绕线功率电感GDCD系列
一 特征
大功率，高饱和电流，低阻抗
适合表面贴装
二 用途
录像机、液晶显示器、笔记本电脑、通讯、设备、办公自动化等电子设备的电源扼流

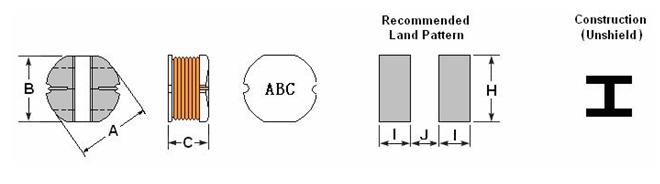

三 外观尺寸
Unit: mm
|
Series |
A |
B |
C |
I |
J. |
H |
|
GDCD3516 |
3.5±0.15 |
3.0±0.15 |
1.6±0.3 |
0.8 |
1.6 |
3.5 |
|
GDCD3521 |
3.5±0.3 |
3.0±0.3 |
2.1±0.3 |
0.8 |
1.6 |
3.5 |
|
GDCD4520 |
4.5±0.3 |
4.0±0.3 |
2.0±0.3 |
1.9 |
1.2 |
4.5 |
|
GDCD4532 |
4.5±0.3 |
4.0±0.3 |
3.2±0.3 |
1.9 |
1.2 |
4.5 |
|
GDCD5820 |
5.8±0.3 |
5.2±0.3 |
2.0±0.3 |
2.2 |
1.6 |
5.4 |
|
GDCD5830 |
5.8±0.3 |
5.2±0.3 |
3.0±0.3 |
2.2 |
1.6 |
5.4 |
|
GDCD5845 |
5.8±0.3 |
5.2±0.3 |
4.5±0.3 |
2.2 |
1.6 |
5.4 |
|
GDCD7835 |
7.8±0.3 |
7.0±0.3 |
3.5±0.3 |
3.0 |
2.0 |
7.5 |
|
GDCD7850 |
7.8±0.3 |
7.0±0.3 |
5.0±0.3 |
3.0 |
2.0 |
7.5 |
|
GDCD1040 |
10.0±0.3 |
9.0±0.3 |
4.0±0.3 |
3.75 |
2.5 |
9.5 |
|
GDCD1054 |
10.0±0.3 |
9.0±0.3 |
5.4±0.3 |
3.75 |
2.5 |
9.5 |
四 规格命名
① 类型：GDCD型绕线功率电感器
② 外形尺寸：直径*厚度
③ 标称电感量：1R0—1.0μH 100—10μH 101—100μH
④ 公差：M-±20%
⑤ 包装：T-编带/盘装
五 规格特性
|
型号
|
电感量范围
|
|
GDCD3516系列
|
1.0 uH ～180 uH
|
|
GDCD3521系列
|
1.0 uH ～330 uH
|
|
GDCD4520系列
|
2.7 uH ～150 uH
|
|
GDCD4532系列
|
1.0 uH ～330 uH
|
|
GDCD5820系列
|
1.0 uH ～270 uH
|
|
GDCD5830系列
|
1.0 uH ～330 uH
|
|
GDCD5845系列
|
1.0 uH ～220 uH
|
|
GDCD7835系列
|
1.0 uH ～120 uH
|
|
GDCD7850系列
|
1.0 uH ～470 uH
|
|
GDCD1040系列
|
1.0 uH ～560 uH
|
|
GDCD1054系列
|
1.2 uH ～8200 uH
|
